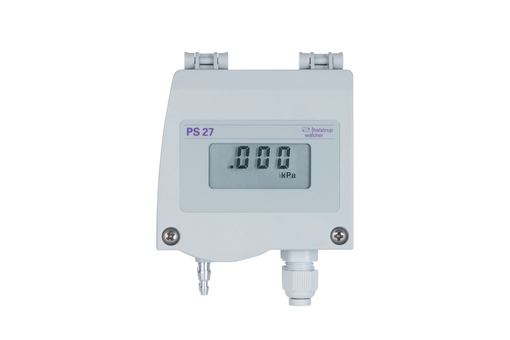

PS 27

Kompakter Differenzdruckmessumformer zur Messung von positivem oder negativem Differenzdruck in Standard-Anwendungen

Überblick
Technische Daten
Dokumente & Download
Bilder

Kompakter Differenzdruckmessumformer zur Messung von positivem oder negativem Differenzdruck in Standard-Anwendungen

Besondere Eigenschaften

  • ± Messbereiche und asymmetrische Messbereiche
  • Wahlweise mit fest definiertem Messbereich oder umschaltbar zwischen je 4 Messbereichen (über DIP-Schalter wählbar, optional)

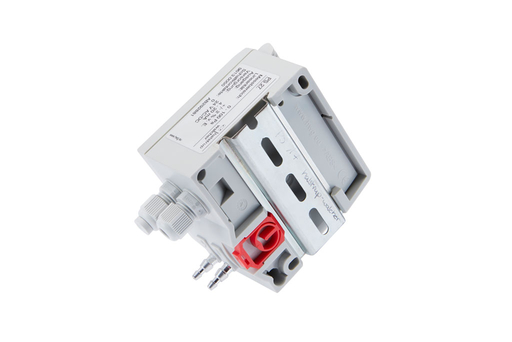

  • Für Hutschienenmontage und Wandaufputzmontage geeignet
  • Wählbares Ausgangssignal 0/2 .. 10 V, 0/4 .. 20 mA oder 0 .. 5 V
  • Kalibrierfähig
  • Der Nullpunktabgleich durch ein externes Signal reduziert den Wartungsaufwand
  • Der einstellbare Grenzwertschalter ermöglicht den Anschluss von z. B. Lüftern oder Signalgebern und erspart zusätzlichen Schaltungsaufwand (optional)
  • Elektrischer Anschluss: Im Standard mit Kabelverschraubung M16, optional mit M12 Stecker 4polig A-kodiert

Dieser kompakte Differenzdruckmessumformer eignet sich besonders zur Filter- und Drucküberwachung bei Anwendungen in der Heizungs-, Klima- und Lüftungstechnik (HKL).

Optionen

  • Der Druckmessumformer ist optional mit einem Werkskalibrierschein oder mit einem Kalibrierschein nach DKD-Richtlinie 6-1 lieferbar.

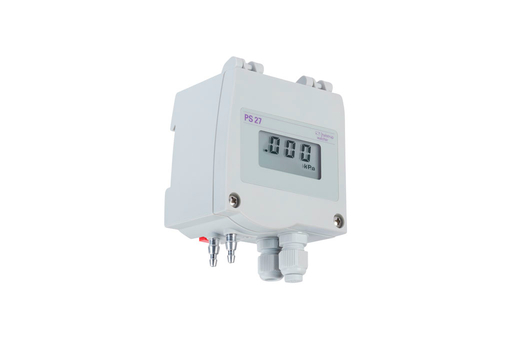

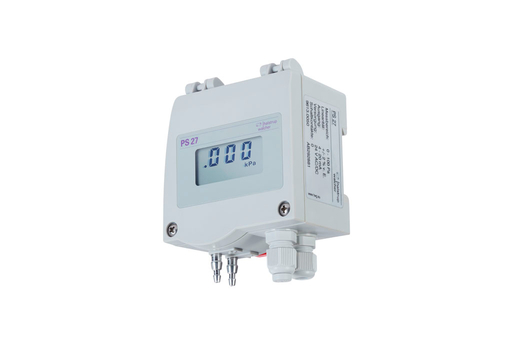

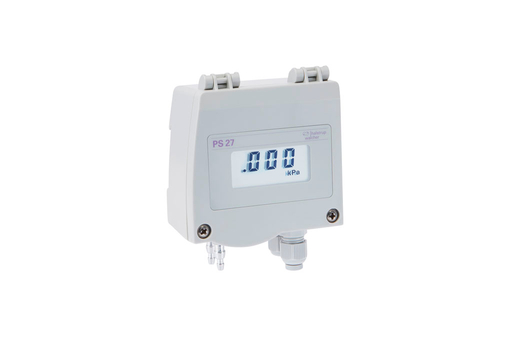

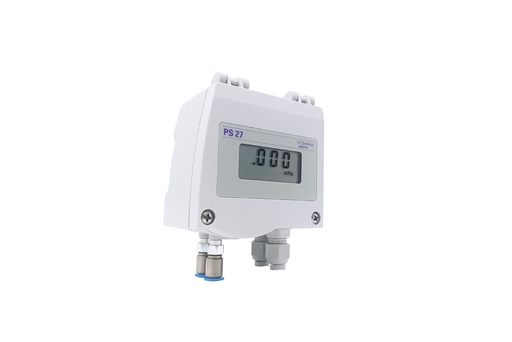

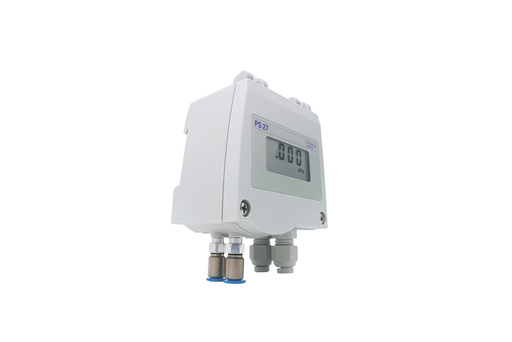

  • Durch eine optionale Anzeige kann der Messwert direkt vor Ort in Pa oder kPa abgelesen werden.
  • Eine optionale Zeitkonstante bis zu 4 s erlaubt den Einsatz auch bei unruhigen Druckverhältnissen und erzeugt ein gedämpftes Ausgangssignal.
  • Zur Reduzierung des Verdrahtungsaufwandes ist das Gerät auch in Zweileiterausführung erhältlich (optional).

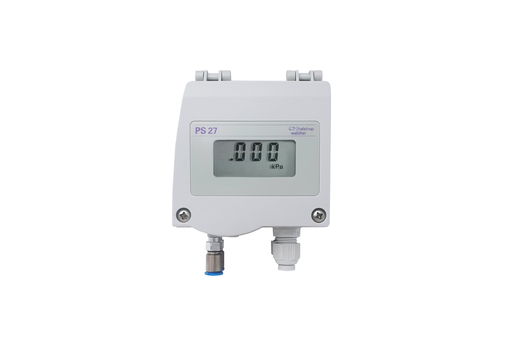

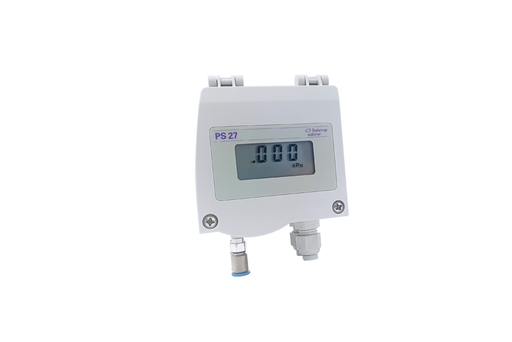

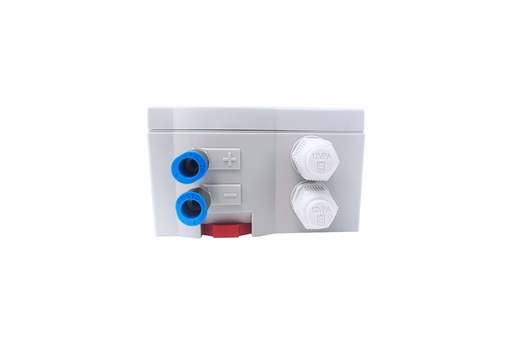

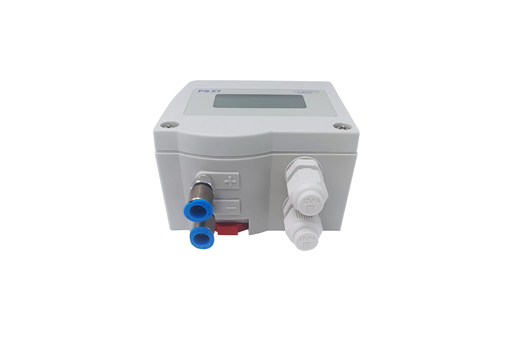

  • Auf Anfrage Druckanschlüsse auch als Steckverschraubung.

Messbereiche
50 / 100 / 200 / 500 Pa1 / 2 / 5 / 10 kPaAndere auf AnfrageOptional: umschaltbar: 100 / 250 / 500 / 1000 Paumschaltbar: 250 / 500 / 1000 / 2000 Paumschaltbar: 1 / 2,5 / 5 / 10 kPaauch ± Messbereiche
Messgenauigkeit
± 2 % vom eingestellten Wert für Messbereiche ≥ 100 Pa± 3 % vom eingestellten Wert für Messbereich < 100 Pa
Ausgangssignal
0 .. 5 V (RL ≥ 50 kΩ)0 .. 10 V (RL ≥ 50 kΩ)2 .. 10 V (RL ≥ 50 kΩ)0 .. 20 mA (RL ≤ 500 Ω)4 .. 20 mA (RL ≤ 500 Ω)Ausgangssignal über DIP-Schalter konfigurierbar
Display

3 1/2 stellige LC-Anzeige

Schutzart

IP 65

Druckanschlüsse

Standard Schlauchtülle 4 und 6 mm, auf Anfrage auch Steckverschraubung

Schaltkontakt
1 Relais (Wechsler) max. 230 VAC, 6 A
Versorgungsspannung
15 .. 32 VDC Zweileiter24 VAC/DC, ± 10 % ohne galvanische Trennung
Datenblätter mit technischer Zeichnung
