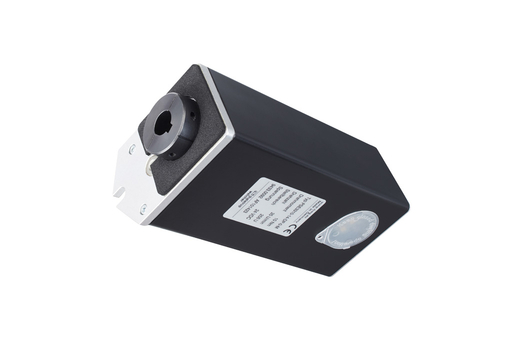

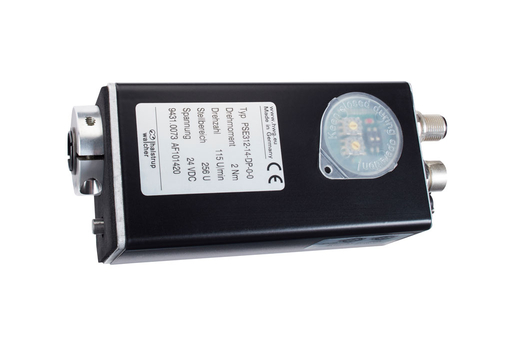

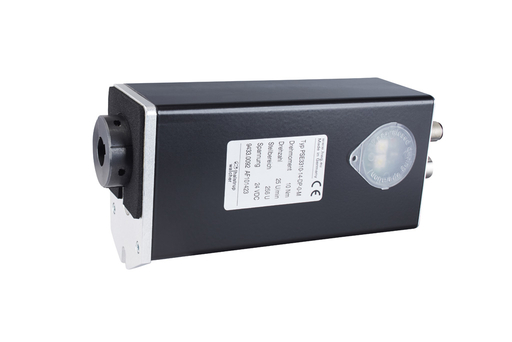

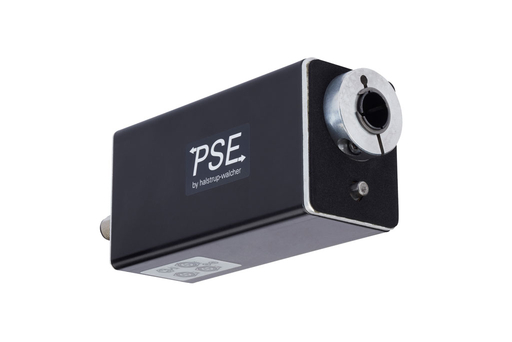

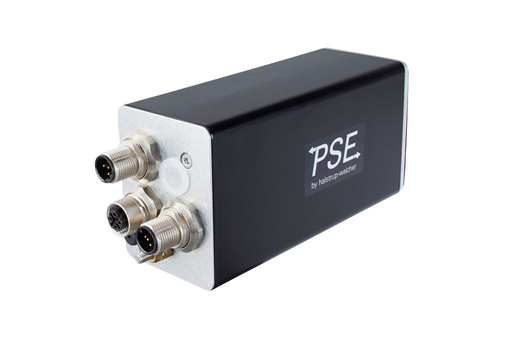

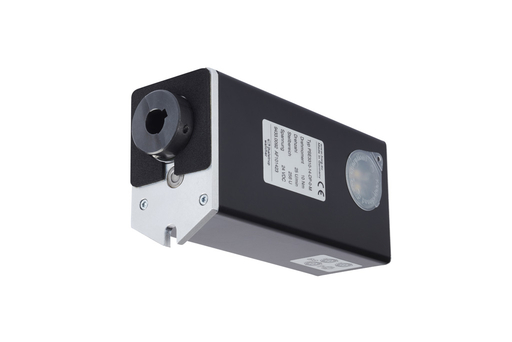

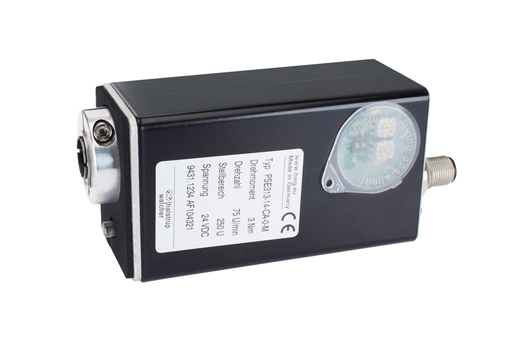

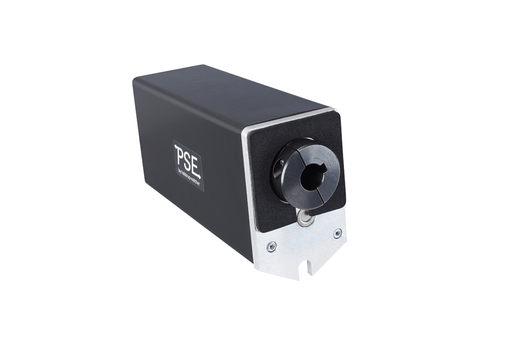

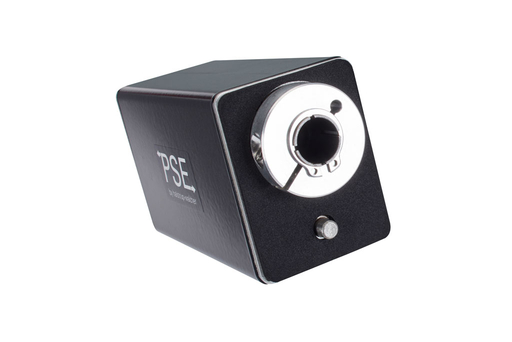

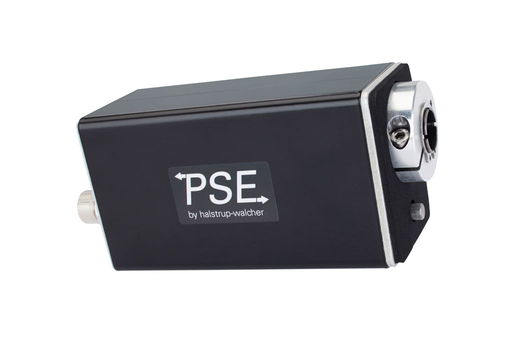

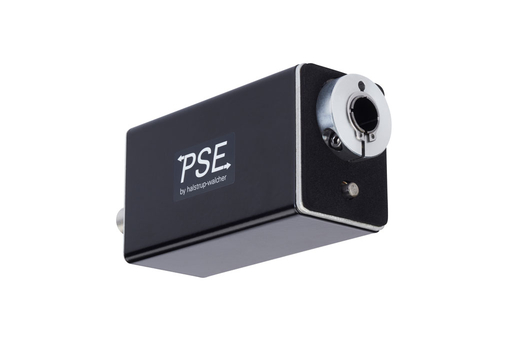

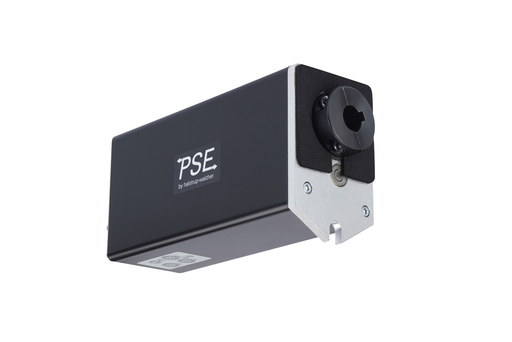

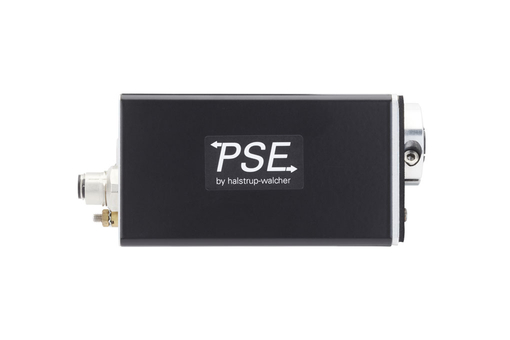

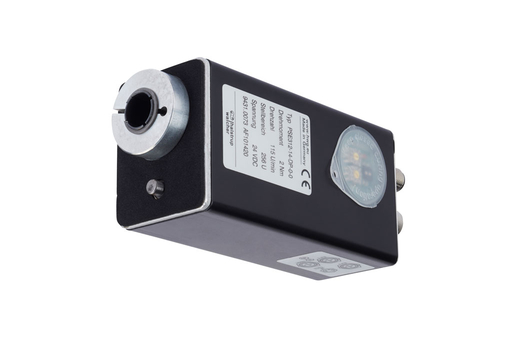

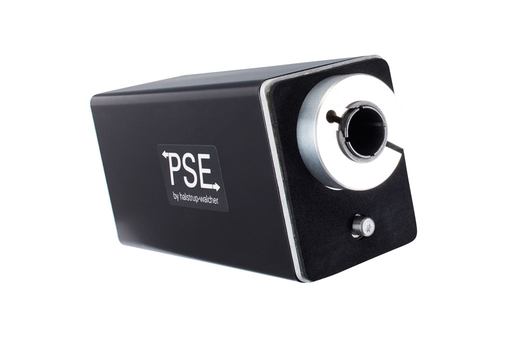

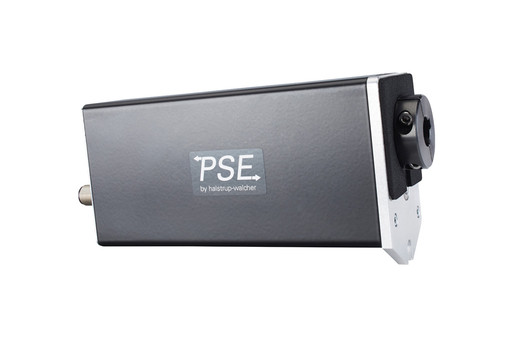

PSE 33x-14

Positioniersystem mit IP 54 zur automatischen Formatverstellung

Besondere Eigenschaften

• Geringer Platzbedarf aufgrund kompakter Bauform
• Galvanisch getrennte Versorgungsspannungen für Steuer- und Leistungselektronik
• EC-Motor mit hoher Lebensdauer
• Hohe Positioniergenauigkeit durch Messen der Position an der Abtriebsseite
• Einfache und kostengünstige Montage über Hohlwelle
• Einfache Inbetriebnahme und geringer Verdrahtungsaufwand durch Bus-Schnittstellen
• Adressierung über Bus oder Adressschalter (nicht bei IO-Link)
• Baudrate über Schalter einstellbar
• Statusmeldungen über Bus abrufbar

Die Positioniersysteme PSE 33x-14 sind intelligente Kompaktlösungen für die automatische Verstellung von Hilfs- und Stellachsen – bestehend aus einem EC-Motor, Getriebe, Regler, Messsystem und einer Buskommunikations- oder IO-Link-Schnittstelle. Die integrierte Regelelektronik entlastet die zentrale Maschinensteuerung. Externe Leistungsteile, Näherungs- oder Endschalter sind nicht erforderlich.

Durch das absolute Messsystem für 250 Umdrehungen entfällt eine zeitaufwendige Referenzfahrt, die Maschineneffizienz wird gesteigert. Durch direktes Messen der Position an der Abtriebswelle wird eine hohe Positioniergenauigkeit erreicht. Die galvanisch getrennten Versorgungsspannungen für Steuer- und Leistungselektronik ermöglichen die einfache Realisierung einer Not-Aus-Funktion, ohne dass die Kommunikation mit der Steuerung unterbrochen wird.

Adress- und Baudratenschalter erlauben die einfache Inbetriebnahme, auch ohne Kenntnis der Steuerungssoftware (nicht für IO-Link). Die Geräte lassen sich mittels Hohlwelle ohne eine zusätzliche Kupplung an eine Spindel montieren. Für das Durchschleifen des Bussignals stehen 2 Busanschlüsse zur Verfügung (nicht für IO-Link).

Optionen

• Den Einrichtbetrieb oder das manuelle Positionieren ermöglicht ein Anschluss für Tipptasten (optional, nicht für IO-Link)

• Eine Rastbremse hält die Position, auch im spannungslosen Zustand

• NRTL&CE-Zertifizierung optional (Standard CE)
• Optional mit STO-Funktion (mit/ohne Testpulse)
