PSD 40

Integrierter Direktantrieb mit Nema 17 als Querbauform

Überblick
Technische Daten
Dokumente & Download
Bilder

Integrierter Direktantrieb mit Nema 17 als Querbauform

Besondere Eigenschaften

  • Geringer Platzbedarf aufgrund kompakter Bauform
  • Höchste Flexibilität durch Steckerausrichtung als Quer- oder Längsbauform (PSD 41) und das optionale drehbare Vorsatzgehäuse
  • Galvanische Trennung zwischen Motor und Steuerung
  • Optionales Getriebe für mehr Drehmoment
  • Präzise Positions-Rückmeldung durch ein absolutes Messsystem ohne Batterie
  • Einfache und kostengünstige Montage über optionale 8 oder 14 mm Hohlwelle
  • Adressierung über Bus oder Adressschalter (nicht bei IO-Link)
  • Status-LEDs von außen sichtbar

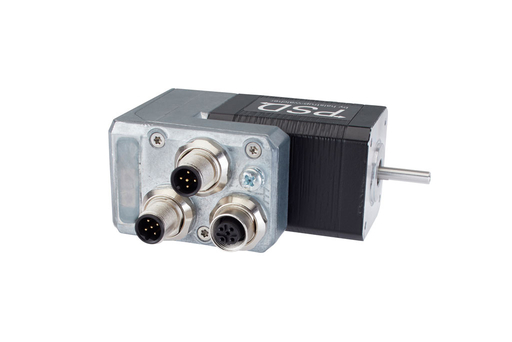

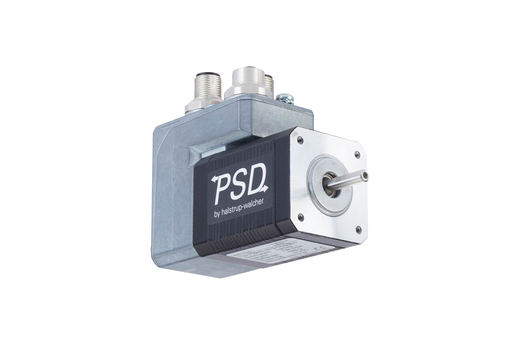

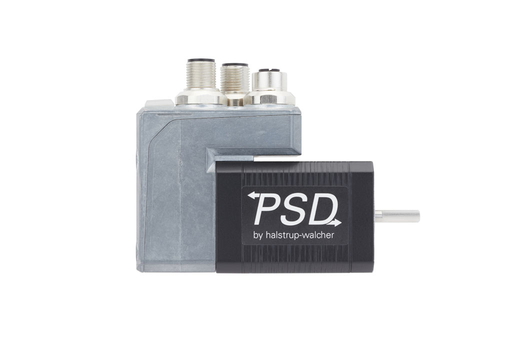

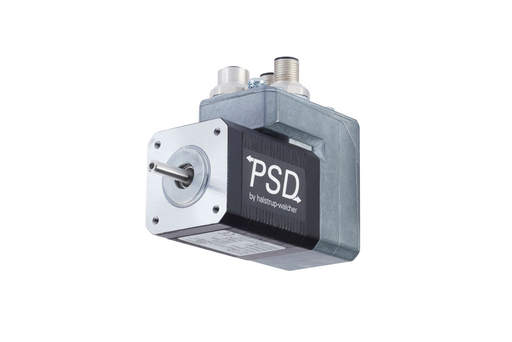

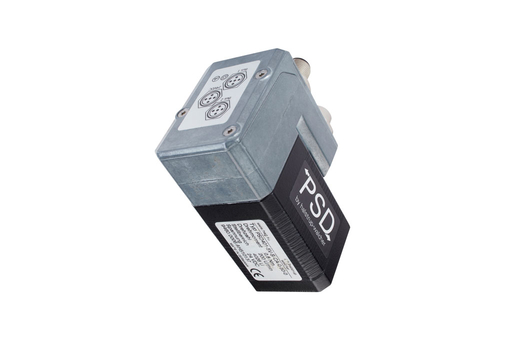

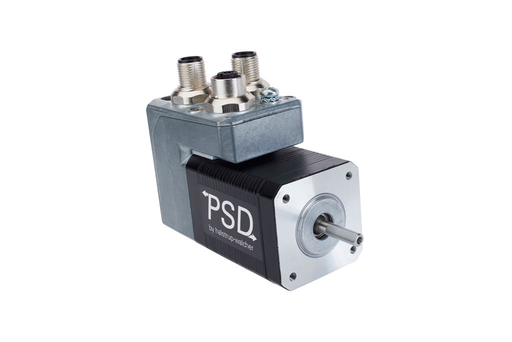

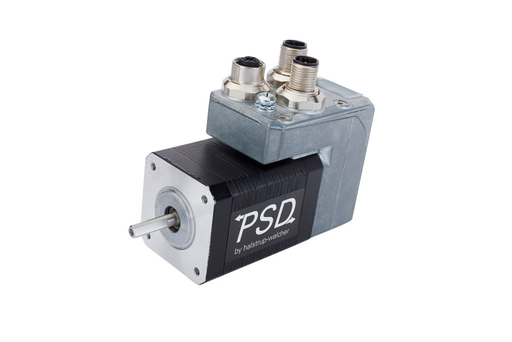

Der Direktantrieb PSD 40 ist ein mechatronisches System mit integrierter Ansteuerung, Busschnittstelle und absolutem Messsystem ohne Batterie. Der Antrieb eignet sich optimal für das Verstellen von Maschinenachsen bei Formatverstellungen. Durch den Schrittmotor mit integrierter Ansteuerung und Buskommunikation sind bei kleinen Drehmomenten höhere Geschwindigkeiten möglich.

Durch das absolute Messsystem (ohne Batterie) für 986 .. 4026 Umdrehungen entfällt eine zeitaufwendige Referenzfahrt, die Maschineneffizienz wird gesteigert. Durch direktes Messen der Position wird eine hohe Positioniergenauigkeit erreicht. Die galvanische Trennung zwischen Motor und Steuerung ohne Kupplung ermöglicht die einfache Realisierung einer Not-Aus-Funktion, ohne dass die Kommunikation mit der Steuerung unterbrochen wird.

Durch Drehschalter kann der Antrieb einfach adressiert werden (nicht für IO-Link). Das Gerät lässt sich mittels optionaler Hohlwelle ohne eine zusätzliche Kupplung an eine Spindel montieren. Der Direktantrieb ist auch als Längsbauform erhältlich (PSD 41). Mit dem optionalen, drehbaren Vorsatzgehäuse können die Direktantriebe in jeder Position an die Maschine angebaut werden. Es werden keine Winkelstecker benötigt.

Optionen

  • 8 oder 14 mm Hohlwelle mit Drehmomentabstützung
  • Getriebe für bis zu 3 Nm Drehmoment
  • IP 65 nur mit Hohlwelle
  • Software-Module für IO-Link: Satzumschaltung, Solldrehzahl in Prozessdaten und Modulo-Funktion
  • Auf Anfrage in Firmenfarbe erhältlich
Ausrichtung

Querbauform

Nenndrehmoment / Nenndrehzahl
PSD 401: 0,8 Nm / 200 min-1PSD 403: 3 Nm / 50 min-1
Max. Drehzahl
PSD 401: 800 min-1 bei 0,3 NmPSD 403: 200 min-1 bei 1,2 Nm
Schnittstelle / Buskommunikation

CANopen, EtherCAT, EtherNet/IP, IO-Link, PROFINET

Positioniergenauigkeit
± 0,7° (für 3 Nm)± 1,8° (für 0,8 Nm)
Versorgungsspannung
24 VDC, ± 10 %
Abtriebswelle
8 mm Hohlwelle mit Drehmomentabstützung14 mm Hohlwelle mit Drehmomentabstützung5 mm Vollwelle mit Abflachung
Stellbereich
PSD 401: 4026 UmdrehungenPSD 403: 986 Umdrehungen
Schutzart

IP 50, IP 65 nur mit Hohlwelle

Datenblätter mit technischer Zeichnung

Hinweis: Die Bussysteme Ethernet/IP, PROFINET, EtherCAT, POWERLINK und SERCOS werden innerhalb der Dokumentationen z.B. bei den Step-Files unter dem Oberbegriff IE (Industrial Ethernet) zusammengefasst.

Datenblätter mit technischer Zeichnung
